承接STM32全栈开发 UV控制器/电机控制/串口屏/Bootload【乙方信息】

1.提供资源

提供基于STM32（F1/F3/F4等）的嵌入式全栈开发服务。

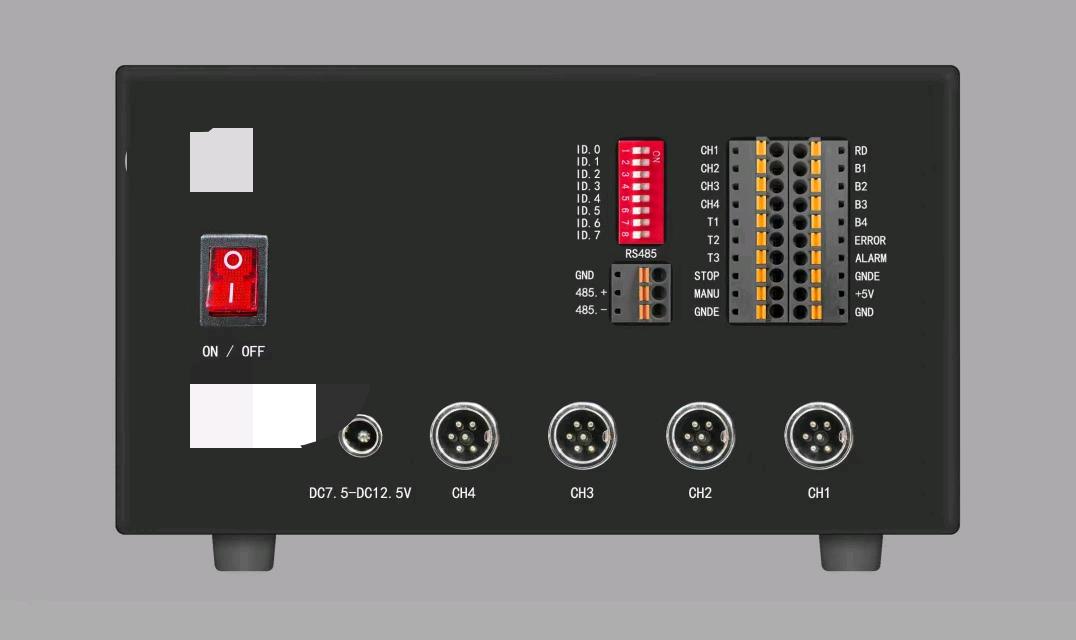

核心案例：独立开发UV固化控制器，涵盖PWM精密调光、Modbus-RTU通讯、多路IO逻辑控制。
技术栈：精通TJC串口屏UI交互开发、Flash数据存储、IAP/Bootloader程序升级、电机控制算法。
交付物：可交付完整源码、原理图、生产固件及调试文档，支持功能定制与二次开发。

2.优势介绍

全栈闭环能力：从底层驱动（PWM/IO/中断）到上层交互（串口屏/通讯协议）一人搞定，沟通成本极低。
硬核技术底蕴：深入理解MCU内核，擅长Bootloader编写与Flash管理，确保产品稳定性与可维护性。
实战经验丰富：具备工业级控制器（如UV机）量产经验，代码规范，抗干扰能力强，能快速定位并解决硬件兼容性问题。
响应迅速：工程师直对接，无中间商，需求理解快，开发周期短。

3.需求资源

寻求需要嵌入式软件开发、单片机程序定制、旧设备程序升级的甲方或方案公司。
目标客户：
1. 有具体产品方案（如工业控制、智能硬件），需外包固件开发的团队；
2. 需解决特定技术难点（如通讯协议对接、屏幕驱动、低功耗设计）的企业；
3. 需要STM32替代进口方案或功能迭代的技术负责人。
拒绝纯地推、非技术类合作，欢迎带具体需求私聊。

4.合作详情

服务范围：
承接基于STM32系列（F1/F3/F4等）的嵌入式软件全栈开发，包括但不限于：
① 底层驱动开发（PWM、ADC、IO、中断、定时器、DMA等）
② 通讯协议对接（Modbus-RTU、UART、SPI、I2C、CAN等）
③ 人机交互界面开发（TJC串口屏、LCD屏驱动与UI设计）
④ 数据存储方案（Flash读写、掉电保存、参数管理）
⑤ 程序升级方案（IAP Bootloade

5.合作费用

报价方式：按项目整体报价，具体费用根据功能复杂度、开发周期和沟通成本评估后确定。
参考区间（供甲方参考）：
● 简单项目（单一功能模块，如Modbus通讯对接、串口屏界面开发）：300 - 800元
● 中等项目（多模块整合，如UV控制器整机软件）：1000 - 3000元
● 复杂项目（全栈开发+量产支持，含Bootloader、多协议、批量测试）：3000 - 8000元
付款方式（
